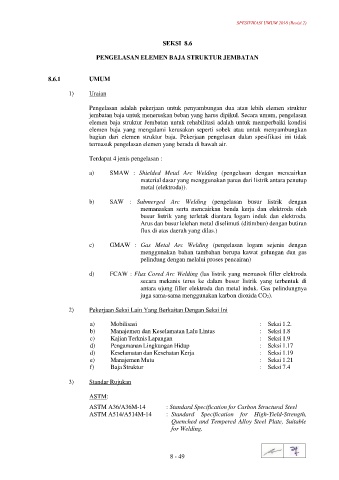

SPESIFIKASI UMUM 2018 (Revisi 2)
SEKSI 8.6
PENGELASAN ELEMEN BAJA STRUKTUR JEMBATAN
8.6.1 UMUM
1) Uraian
Pengelasan adalah pekerjaan untuk penyambungan dua atau lebih elemen struktur
jembatan baja untuk meneruskan beban yang harus dipikul. Secara umum, pengelasan
elemen baja struktur Jembatan untuk rehabilitasi adalah untuk memperbaiki kondisi
elemen baja yang mengalami kerusakan seperti sobek atau untuk menyambungkan
bagian dari elemen struktur baja. Pekerjaan pengelasan dalan spesifikasi ini tidak
termasuk pengelasan elemen yang berada di bawah air.
Terdapat 4 jenis pengelasan :
a) SMAW : Shielded Metal Arc Welding (pengelasan dengan mencairkan
material dasar yang menggunakan panas dari listrik antara penutup
metal (elektroda)).
b) SAW : Submerged Arc Welding (pengelasan busur listrik dengan
memanaskan serta mencairkan benda kerja dan elektroda oleh
busur listrik yang terletak diantara logam induk dan elektroda.
Arus dan busur lelehan metal diselimuti (ditimbun) dengan butiran
flux di atas daerah yang dilas.)
c) GMAW : Gas Metal Arc Welding (pengelasan logam sejenis dengan
menggunakan bahan tambahan berupa kawat gulungan dan gas
pelindung dengan melalui proses pencairan)
d) FCAW : Flux Cored Arc Welding (las listrik yang memasok filler elektroda
secara mekanis terus ke dalam busur listrik yang terbentuk di
antara ujung filler elektroda dan metal induk. Gas pelindungnya
juga sama-sama menggunakan karbon dioxida CO2).
2) Pekerjaan Seksi Lain Yang Berkaitan Dengan Seksi Ini
a) Mobilisasi : Seksi 1.2.
b) Manajemen dan Keselamatan Lalu Lintas : Seksi 1.8
c) Kajian Terknis Lapangan : Seksi 1.9
d) Pengamanan Lingkungan Hidup : Seksi 1.17
d) Keselamatan dan Kesehatan Kerja : Seksi 1.19
e) Manajemen Mutu : Seksi 1.21
f) Baja Struktur : Seksi 7.4
3) Standar Rujukan
ASTM:
ASTM A36/A36M-14 : Standard Specification for Carbon Structural Steel
ASTM A514/A514M-14 : Standard Specification for High-Yield-Strength,
Quenched and Tempered Alloy Steel Plate, Suitable
for Welding.
