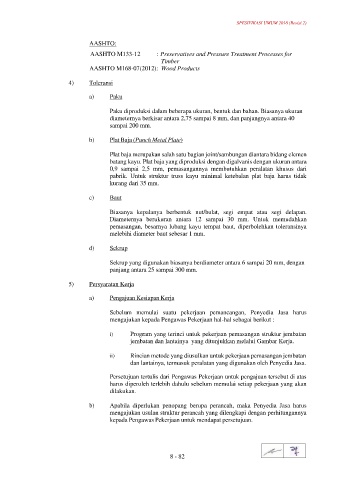

Page 811 - Spesifikasi Umum 2018

SPESIFIKASI UMUM 2018 (Revisi 2)

AASHTO:
AASHTO M133-12 : Preservatives and Pressure Treatment Processes for
Timber
AASHTO M168-07(2012): Wood Products

4) Toleransi

a) Paku

Paku diproduksi dalam beberapa ukuran, bentuk dan bahan. Biasanya ukuran
diameternya berkisar antara 2,75 sampai 8 mm, dan panjangnya antara 40
sampai 200 mm.

b) Plat Baja (Punch Metal Plate)

Plat baja merupakan salah satu bagian joint/sambungan diantara bidang elemen
batang kayu. Plat baja yang diproduksi dengan digalvanis dengan ukuran antara
0,9 sampai 2,5 mm, pemasangannya membutuhkan peralatan khusus dari
pabrik. Untuk struktur truss kayu minimal ketebalan plat baja harus tidak
kurang dari 35 mm.

c) Baut

Biasanya kepalanya berbentuk nut/bulat, segi empat atau segi delapan.
Diameternya berukuran antara 12 sampai 30 mm. Untuk memudahkan
pemasangan, besarnya lubang kayu tempat baut, diperbolehkan toleransinya
melebihi diameter baut sebesar 1 mm.

d) Sekrup

Sekrup yang digunakan biasanya berdiameter antara 6 sampai 20 mm, dengan
panjang antara 25 sampai 300 mm.

5) Persyaratan Kerja

a) Pengajuan Kesiapan Kerja

Sebelum memulai suatu pekerjaan pemancangan, Penyedia Jasa harus
mengajukan kepada Pengawas Pekerjaan hal-hal sebagai berikut :

i) Program yang terinci untuk pekerjaan pemasangan struktur jembatan
jembatan dan lantainya yang ditunjukkan melalui Gambar Kerja.

ii) Rincian metode yang diusulkan untuk pekerjaan pemasangan jembatan
dan lantainya, termasuk peralatan yang digunakan oleh Penyedia Jasa.

Persetujuan tertulis dari Pengawas Pekerjaan untuk pengajuan tersebut di atas
harus diperoleh terlebih dahulu sebelum memulai setiap pekerjaan yang akan
dilakukan.

b) Apabila diperlukan penopang berupa perancah, maka Penyedia Jasa harus
mengajukan usulan struktur perancah yang dilengkapi dengan perhitungannya
kepada Pengawas Pekerjaan untuk mendapat persetujuan.

8 - 82
