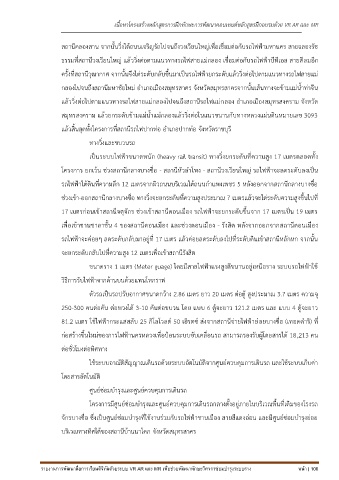

เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR
สถานีคลองสาน จากนั้นวิ่งใต้ถนนเจริญรัถไปจนถึงวงเวียนใหญ่เพื่อเชื่อมต่อกับรถไฟฟ้ามหานคร สายฉลองรัช
ธรรมที่สถานีวงเวียนใหญ่ แล้ววิ่งต่อตามแนวทางรถไฟสายแม่กลอง เชื่อมต่อกับรถไฟฟ้าบีทีเอส สายสีลมอีก
ครั้งที่สถานีวุฒากาศ จากนั้นจึงไต่ระดับกลับขึ้นมาเป็นรถไฟฟ้ายกระดับแล้ววิ่งต่อไปตามแนวทางรถไฟสายแม่
กลองไปจนถึงสถานีมหาชัยใหม่ อำเภอเมืองสมุทรสาคร จังหวัดสมุทรสาครจากนั้นเส้นทางจะข้ามแม่น้ำท่าจีน
แล้ววิ่งต่อไปตามแนวทางรถไฟสายแม่กลองไปจนถึงสถานีรถไฟแม่กลอง อำเภอเมืองสมุทรสงคราม จังหวัด
สมุทรสงคราม แล้วยกระดับข้ามแม่น้ำแม่กลองแล้ววิ่งต่อในแนวขนานกับทางหลวงแผ่นดินหมายเลข 3093
แล้วสิ้นสุดทั้งโครงการที่สถานีรถไฟปากท่อ อำเภอปากท่อ จังหวัดราชบุรี
ทางวิ่งและขบวนรถ
เป็นระบบไฟฟ้าขนาดหนัก (heavy rail transit) ทางวิ่งยกระดับที่ความสูง 17 เมตรตลอดทั้ง
โครงการ ยกเว้น ช่วงสถานีกลางบางซื่อ - สถานีหัวลำโพง - สถานีวงเวียนใหญ่ รถไฟฟ้าจะลดระดับลงเป็น
รถไฟฟ้าใต้ดินที่ความลึก 12 เมตรจากผิวถนนบริเวณใต้ถนนกำแพงเพชร 5 หลังออกจากสถานีกลางบางซื่อ
ช่วงเข้า-ออกสถานีกลางบางซื่อ ทางวิ่งจะยกระดับที่ความสูงประมาณ 7 เมตรแล้วจะไต่ระดับความสูงขึ้นไปที่
17 เมตรก่อนเข้าสถานีจตุจักร ช่วงเข้าสถานีดอนเมือง รถไฟฟ้าจะยกระดับขึ้นจาก 17 เมตรเป็น 19 เมตร
เพื่อเข้าชานชาลาชั้น 4 ของสถานีดอนเมือง และช่วงดอนเมือง - รังสิต หลังจากออกจากสถานีดอนเมือง
รถไฟฟ้าจะค่อยๆ ลดระดับกลับมาอยู่ที่ 17 เมตร แล้วค่อยลดระดับลงไปที่ระดับดินเข้าสถานีหลักหก จากนั้น
จะยกระดับกลับไปที่ความสูง 12 เมตรเพื่อเข้าสถานีรังสิต
ขนาดราง 1 เมตร (Meter guage) โดยมีสายไฟฟ้าแรงสูงตีขนานอยู่เหนือราง ระบบรถไฟฟ้าใช้
วิธีการรับไฟฟ้าจากด้านบนด้วยแพนโทกราฟ
ตัวรถเป็นรถปรับอากาศขนาดกว้าง 2.86 เมตร ยาว 20 เมตร ต่อตู้ สูงประมาณ 3.7 เมตร ความจุ
250-300 คนต่อคัน ต่อพวงได้ 3-10 คันต่อขบวน โดย แบบ 6 ตู้จะยาว 121.2 เมตร และ แบบ 4 ตู้จะยาว
81.2 เมตร ใช้ไฟฟ้ากระแสสลับ 25 กิโลโวลต์ 50 เฮิรตซ์ ส่งจากสถานีจ่ายไฟฟ้าย่อยบางซื่อ (เทอดดำริ) ที่
ก่อสร้างขึ้นใหม่ของการไฟฟ้านครหลวงเพื่อป้อนระบบขับเคลื่อนรถ สามารถรองรับผู้โดยสารได้ 18,213 คน
ต่อชั่วโมงต่อทิศทาง
ใช้ระบบอาณัติสัญญาณเดินรถด้วยระบบอัตโนมัติจากศูนย์ควบคุมการเดินรถ และใช้ระบบเก็บค่า
โดยสารอัตโนมัติ
ศูนย์ซ่อมบำรุงและศูนย์ควบคุมการเดินรถ
โครงการมีศูนย์ซ่อมบำรุงและศูนย์ควบคุมการเดินรถกลางตั้งอยู่ภายในบริเวณพื้นที่เดิมของโรงรถ
จักรบางซื่อ ซึ่งเป็นศูนย์ซ่อมบำรุงที่ใช้งานร่วมกับรถไฟฟ้าชานเมือง สายสีแดงอ่อน และมีศูนย์ซ่อมบำรุงย่อย
บริเวณทางทิศใต้ของสถานีบ้านนาโคก จังหวัดสมุทรสาคร
รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 106
