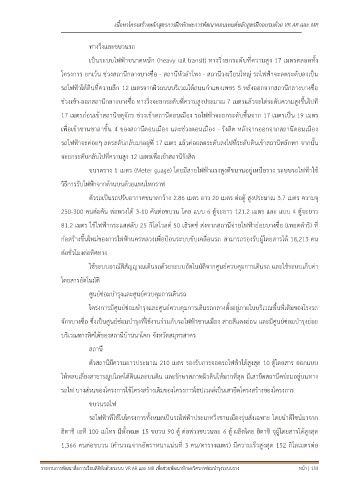

ทางวิ่งและขบวนรถ

เป็นระบบไฟฟ้าขนาดหนัก (heavy rail transit) ทางวิ่งยกระดับที่ความสูง 17 เมตรตลอดทั้ง

โครงการ ยกเว้น ช่วงสถานีกลางบางซื่อ - สถานีหัวลำโพง - สถานีวงเวียนใหญ่ รถไฟฟ้าจะลดระดับลงเป็น

รถไฟฟ้าใต้ดินที่ความลึก 12 เมตรจากผิวถนนบริเวณใต้ถนนกำแพงเพชร 5 หลังออกจากสถานีกลางบางซื่อ

ช่วงเข้า-ออกสถานีกลางบางซื่อ ทางวิ่งจะยกระดับที่ความสูงประมาณ 7 เมตรแล้วจะไต่ระดับความสูงขึ้นไปที่

17 เมตรก่อนเข้าสถานีจตุจักร ช่วงเข้าสถานีดอนเมือง รถไฟฟ้าจะยกระดับขึ้นจาก 17 เมตรเป็น 19 เมตร

เพื่อเข้าชานชาลาชั้น 4 ของสถานีดอนเมือง และช่วงดอนเมือง - รังสิต หลังจากออกจากสถานีดอนเมือง

รถไฟฟ้าจะค่อยๆ ลดระดับกลับมาอยู่ที่ 17 เมตร แล้วค่อยลดระดับลงไปที่ระดับดินเข้าสถานีหลักหก จากนั้น

จะยกระดับกลับไปที่ความสูง 12 เมตรเพื่อเข้าสถานีรังสิต

ขนาดราง 1 เมตร (Meter guage) โดยมีสายไฟฟ้าแรงสูงตีขนานอยู่เหนือราง ระบบรถไฟฟ้าใช้

วิธีการรับไฟฟ้าจากด้านบนด้วยแพนโทกราฟ

ตัวรถเป็นรถปรับอากาศขนาดกว้าง 2.86 เมตร ยาว 20 เมตร ต่อตู้ สูงประมาณ 3.7 เมตร ความจุ

250-300 คนต่อคัน ต่อพวงได้ 3-10 คันต่อขบวน โดย แบบ 6 ตู้จะยาว 121.2 เมตร และ แบบ 4 ตู้จะยาว

81.2 เมตร ใช้ไฟฟ้ากระแสสลับ 25 กิโลโวลต์ 50 เฮิรตซ์ ส่งจากสถานีจ่ายไฟฟ้าย่อยบางซื่อ (เทอดดำริ) ที่

ก่อสร้างขึ้นใหม่ของการไฟฟ้านครหลวงเพื่อป้อนระบบขับเคลื่อนรถ สามารถรองรับผู้โดยสารได้ 18,213 คน

ต่อชั่วโมงต่อทิศทาง

ใช้ระบบอาณัติสัญญาณเดินรถด้วยระบบอัตโนมัติจากศูนย์ควบคุมการเดินรถ และใช้ระบบเก็บค่า

โดยสารอัตโนมัติ

ศูนย์ซ่อมบำรุงและศูนย์ควบคุมการเดินรถ

โครงการมีศูนย์ซ่อมบำรุงและศูนย์ควบคุมการเดินรถกลางตั้งอยู่ภายในบริเวณพื้นที่เดิมของโรงรถ

จักรบางซื่อ ซึ่งเป็นศูนย์ซ่อมบำรุงที่ใช้งานร่วมกับรถไฟฟ้าชานเมือง สายสีแดงอ่อน และมีศูนย์ซ่อมบำรุงย่อย

บริเวณทางทิศใต้ของสถานีบ้านนาโคก จังหวัดสมุทรสาคร

สถานี

ตัวสถานีมีความยาวประมาณ 210 เมตร รองรับการจอดรถไฟฟ้าได้สูงสุด 10 ตู้โดยสาร ออกแบบ

ให้หลบเลี่ยงสาธารณูปโภคใต้ดินและบนดิน และรักษาสภาพผิวดินให้มากที่สุด มีเสายึดสถานีคร่อมอยู่บนทาง

รถไฟ บางส่วนของโครงการใช้โครงสร้างเดิมของโครงการโฮปเวลล์เป็นเสายึดโครงสร้างของโครงการ

ขบวนรถไฟ

รถไฟฟ้าที่ใช้ในโครงการทั้งหมดเป็นรถไฟฟ้าประเภทวิ่งชานเมืองรุ่นสั่งเฉพาะ โดยนำดีไซน์มาจาก

ฮิตาชิ เอที 100 เมโทร มีทั้งหมด 15 ขบวน 90 ตู้ ต่อพ่วงขบวนละ 6 ตู้ ผลิตโดย ฮิตาชิ จุผู้โดยสารได้สูงสุด

1,366 คนต่อขบวน (คำนวณจากอัตราหนาแน่นที่ 3 คน/ตารางเมตร) มีความเร็วสูงสุด 152 กิโลเมตรต่อ

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 133
