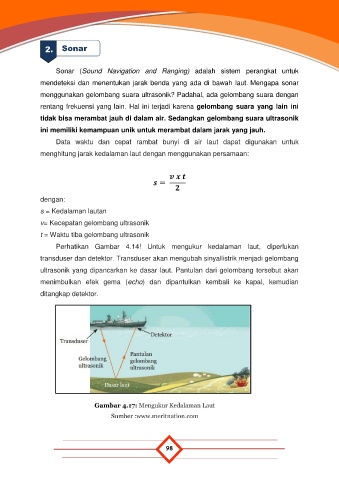

Page 110 - E-Modul IPA Revisi1

2. Sonar

Sonar (Sound Navigation and Ranging) adalah sistem perangkat untuk
mendeteksi dan menentukan jarak benda yang ada di bawah laut. Mengapa sonar

menggunakan gelombang suara ultrasonik? Padahal, ada gelombang suara dengan
rentang frekuensi yang lain. Hal ini terjadi karena gelombang suara yang lain ini

tidak bisa merambat jauh di dalam air. Sedangkan gelombang suara ultrasonik

ini memiliki kemampuan unik untuk merambat dalam jarak yang jauh.
Data waktu dan cepat rambat bunyi di air laut dapat digunakan untuk

menghitung jarak kedalaman laut dengan menggunakan persamaan:

=

dengan:
s = Kedalaman lautan

v= Kecepatan gelombang ultrasonik

t = Waktu tiba gelombang ultrasonik
Perhatikan Gambar 4.14! Untuk mengukur kedalaman laut, diperlukan

transduser dan detektor. Transduser akan mengubah sinyallistrik menjadi gelombang
ultrasonik yang dipancarkan ke dasar laut. Pantulan dari gelombang tersebut akan

menimbulkan efek gema (echo) dan dipantulkan kembali ke kapal, kemudian

ditangkap detektor.

Gambar 4.17: Mengukur Kedalaman Laut
Sumber :www.meritnation.com
