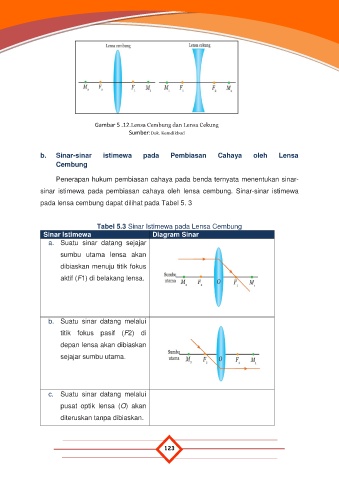

Page 135 - E-Modul IPA Revisi1

Gambar 5 .12.Lensa Cembung dan Lensa Cekung
Sumber:Dok. Kemdikbud

b. Sinar-sinar istimewa pada Pembiasan Cahaya oleh Lensa
Cembung

Penerapan hukum pembiasan cahaya pada benda ternyata menentukan sinar-

sinar istimewa pada pembiasan cahaya oleh lensa cembung. Sinar-sinar istimewa

pada lensa cembung dapat dilihat pada Tabel 5. 3

Tabel 5.3 Sinar Istimewa pada Lensa Cembung
Sinar Istimewa Diagram Sinar
a. Suatu sinar datang sejajar

sumbu utama lensa akan

dibiaskan menuju titik fokus
aktif (F1) di belakang lensa.

b. Suatu sinar datang melalui
titik fokus pasif (F2) di

depan lensa akan dibiaskan
sejajar sumbu utama.

c. Suatu sinar datang melalui
pusat optik lensa (O) akan

diteruskan tanpa dibiaskan.
