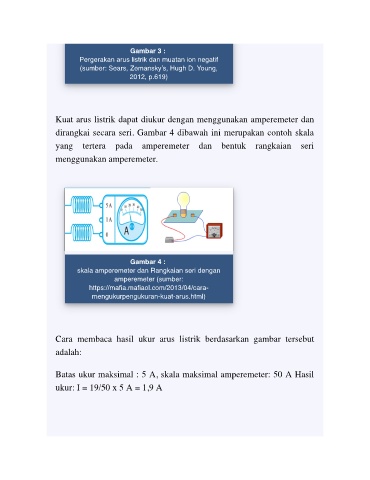

Page 15 - Kelas XII_Fisika_KD 3.1

Gambar 3 :
Pergerakan arus listrik dan muatan ion negatif
(sumber: Sears, Zemansky’s, Hugh D. Young,
2012, p.619)

Kuat arus listrik dapat diukur dengan menggunakan amperemeter dan
dirangkai secara seri. Gambar 4 dibawah ini merupakan contoh skala

yang tertera pada amperemeter dan bentuk rangkaian seri

menggunakan amperemeter.

Gambar 4 :
skala amperemeter dan Rangkaian seri dengan
amperemeter (sumber:
https://mafia.mafiaol.com/2013/04/cara-
mengukurpengukuran-kuat-arus.html)

Cara membaca hasil ukur arus listrik berdasarkan gambar tersebut

adalah:

Batas ukur maksimal : 5 A, skala maksimal amperemeter: 50 A Hasil

ukur: I = 19/50 x 5 A = 1,9 A
