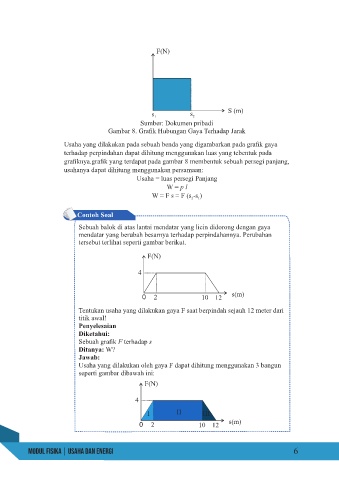

F(N)

S (m)
s 1 s 2
Sumber: Dokumen pribadi
Gambar 8. Grafik Hubungan Gaya Terhadap Jarak

Usaha yang dilakukan pada sebuah benda yang digambarkan pada grafik gaya
terhadap perpindahan dapat dihitung menggunakan luas yang tebentuk pada
grafiknya.grafik yang terdapat pada gambar 8 membentuk sebuah persegi panjang,
usahanya dapat dihitung menggunakan persamaan:
Usaha = luas persegi Panjang
W = p l
W = F s = F (s -s )
2
1

Contoh Soal
Sebuah balok di atas lantai mendatar yang licin didorong dengan gaya
mendatar yang berubah besarnya terhadap perpindahannya. Perubahan
tersebut terlihat seperti gambar berikut.

F(N)

4

0 2 10 12 s(m)

Tentukan usaha yang dilakukan gaya F saat berpindah sejauh 12 meter dari
titik awal!
Penyelesaian
Diketahui:
Sebuah grafik F terhadap s
Ditanya: W?
Jawab:
Usaha yang dilakukan oleh gaya F dapat dihitung menggunakan 3 bangun
seperti gambar dibawah ini:

F(N)

4

I II III
s(m)
0 2 10 12

modul fisika | usaha dan energi 6
