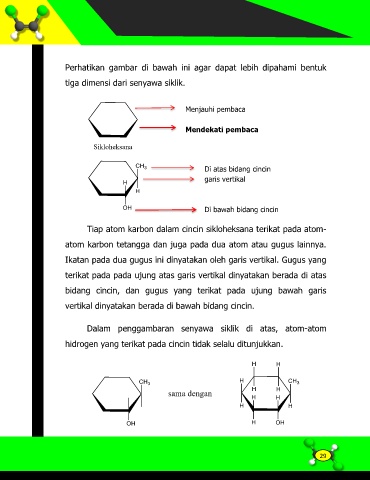

Perhatikan gambar di bawah ini agar dapat lebih dipahami bentuk
tiga dimensi dari senyawa siklik.
Menjauhi pembaca
Mendekati pembaca
Di atas bidang cincin
garis vertikal
Di bawah bidang cincin
Tiap atom karbon dalam cincin sikloheksana terikat pada atom-
atom karbon tetangga dan juga pada dua atom atau gugus lainnya.
Ikatan pada dua gugus ini dinyatakan oleh garis vertikal. Gugus yang
terikat pada pada ujung atas garis vertikal dinyatakan berada di atas
bidang cincin, dan gugus yang terikat pada ujung bawah garis
vertikal dinyatakan berada di bawah bidang cincin.
Dalam penggambaran senyawa siklik di atas, atom-atom
hidrogen yang terikat pada cincin tidak selalu ditunjukkan.
