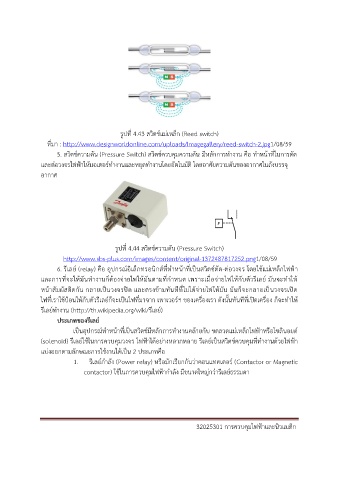

รูปที่ 4.43 สวิตช์แม่เหล็ก (Reed switch)
ที่มา : http://www.designworldonline.com/uploads/Imagegallery/reed-switch-2.jpg1/08/59

5. สวิตช์ความดัน (Pressure Switch) สวิตช์ควบคุมความดัน มีหลักการท างาน คือ ท าหน้าที่ในการตัด
และต่อวงจรไฟฟ้าให้มอเตอร์ท างานและหยุดท างานโดยอัตโนมัติ โดยอาศัยความดันของอากาศในถังบรรจุ
อากาศ

รูปที่ 4.44 สวิตช์ความดัน (Pressure Switch)

http://www.sbs-plus.com/images/content/original-1372487817252.png1/08/59
ื
์
้
6. รีเลย์ (relay) คอ อุปกรณอิเล็กทรอนิกส์ที่ท าหน้าที่เป็นสวตซ์ตัด-ต่อวงจร โดยใชแม่เหล็กไฟฟ้า
ิ
และการที่จะให้มันท างานก็ต้องจ่ายไฟให้มันตามที่ก าหนด เพราะเมื่อจ่ายไฟให้กับตัวรีเลย์ มันจะท าให้
หน้าสัมผัสติดกัน กลายเป็นวงจรปิด และตรงขามทันทีที่ไม่ได้จ่ายไฟให้มัน มันก็จะกลายเป็นวงจรเปิด
้
ไฟที่เราใช้ป้อนให้กับตัวรีเลย์ก็จะเป็นไฟที่มาจาก เพาเวอร์ฯ ของเครื่องเรา ดังนั้นทันทีที่เปิดเครื่อง ก็จะท าให้
รีเลย์ท างาน (http://th.wikipedia.org/wiki/รีเลย์)
ประเภทของรีเลย์
์
เป็นอุปกรณท าหน้าที่เป็นสวิตช์มีหลักการท างานคล้ายกับ ขดลวดแม่เหล็กไฟฟ้าหรือโซลินอยด์
ุ
(solenoid) รีเลย์ใช้ในการควบคุมวงจร ไฟฟ้าได้อย่างหลากหลาย รีเลย์เป็นสวิตช์ควบคมที่ท างานด้วยไฟฟ้า
แบ่งออกตามลักษณะการใช้งานได้เป็น 2 ประเภทคือ
่
1. รีเลย์ก าลัง (Power relay) หรือมักเรียกกันวาคอนแทคเตอร์ (Contactor or Magnetic
contactor) ใช้ในการควบคุมไฟฟ้าก าลัง มีขนาดใหญ่กว่ารีเลย์ธรรมดา

32025301 การควบคุมไฟฟ้าและนิวแมติก
