P. 147

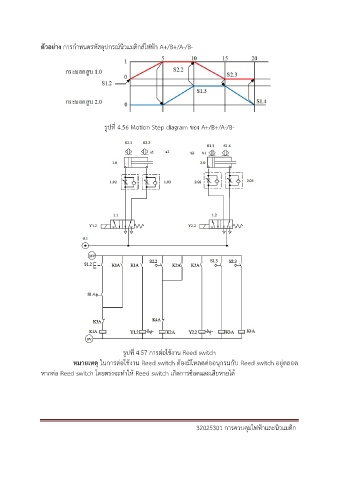

ตัวอย่ำง การก าหนดรหัสอุปกรณ์นิวแมติกส์ไฟฟ้า A+/B+/A-/B-
รูปที่ 4.56 Motion Step diagram ของ A+/B+/A-/B-
รูปที่ 4.57 การต่อใช้งาน Reed switch
หมำยเหตุ ในการต่อใชงาน Reed switch ต้องมีโหลดต่ออนุกรมกับ Reed switch อยู่ตลอด
้
หากต่อ Reed switch โดยตรงจะท าให้ Reed switch เกิดการซ็อตและเสียหายได้
32025301 การควบคุมไฟฟ้าและนิวแมติก
