PENGUJIAN BAHAN LAS

Grafik yang ditampilkan dibuat dengan model
grafik line dengan waktu pada sumbu X dan regangan
pada sumbu Y, seperti yang ditampilkan pada Gambar
4.17. Akibat gaya impak yang diberikan oleh batang
impak maka akan timbul gelombang tegangan pada
interface batang impak dan batang input. Gelombang
tegangan yang terjadi pada ujung batang input tersebut
akan dirambatkan sampai ke ujung batasnya, dan
gelombang ini akan tertangkap semi conductor strain
gage A sebagai gelombang tegangan tekan satu dimensi
(a-b).

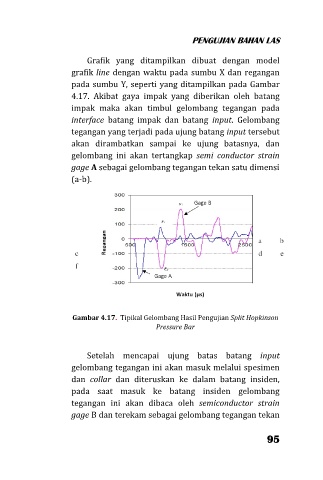

Gambar 4.17. Tipikal Gelombang Hasil Pengujian Split Hopkinson
Pressure Bar

Setelah mencapai ujung batas batang input
gelombang tegangan ini akan masuk melalui spesimen
dan collar dan diteruskan ke dalam batang insiden,
pada saat masuk ke batang insiden gelombang
tegangan ini akan dibaca oleh semiconductor strain
gage B dan terekam sebagai gelombang tegangan tekan

95
