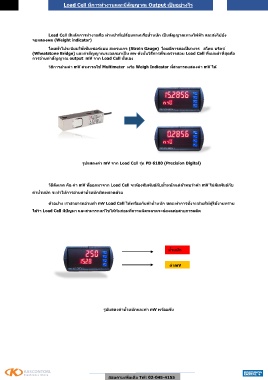

Page 2 - การตรวจสอบ Load Cell

Load Cell มีการท างานและมีสัญญาณ Output เป็ นอย่างไร

Load Cell มีหลักการท างานคือ ท าหน้าที่เปลี่ยนแรงหรือน ้าหนัก เป็ นสัญญาณทางไฟฟ้ า และส่งไปยัง
จอแสดงผล (Weight indicator)

โดยทั่วไปจะนิยมใช้เซ็นเซอร์แบบ สเตรนเกจ (Strain Gauge) โดยมีการต่อเป็ นวงจร สโตน บริดจ์
(Wheatstone Bridge) และค่าสัญญาณจะออกมาเป็ น mv ดังนั้นวิธีการที่จะตรวจสอบ Load Cell ที่แม่นย าที่สุดคือ
การอ่านค่าสัญญาณ output mV จาก Load Cell นั้นเอง
วิธีการอ่านค่า mV สามารถใช้ Multimeter หรือ Weigh Indicator ที่สามารถแสดงค่า mV ได้

รูปแสดงค่า mV จาก Load Cell รุ่น PD 6100 (Precision Digital)

วิธีสังเกต คือ ค่า mV ที่ออกมาจาก Load Cell จะต้องสัมพันธ์กับน ้าหนักแต่ถ้าพบว่าค่า mV ไม่สัมพันธ์กับ

ค่าน ้าหนัก จะท าให้การอ่านค่าน ้าหนักผิดพลาดด้วย

ตัวอย่าง เราสามารถอ่านค่า mV Load Cell ได้พร้อมกับค่าน ้าหนัก ขณะท าการชั่งจะช่วยให้ผู้ใช้งานทราบ
ได้ว่า Load Cell มีปัญหา และสามารถแก้ไขได้ทันก่อนที่ความผิดพลาดจะส่งผลต่อสายการผลิต

น ้าหนัก

ค่าmV

รูปแสดงค่าน ้าหนักและค่า mV พร้อมกัน

สอบถามเพิ่มเติม Tel: 02-045-4155
