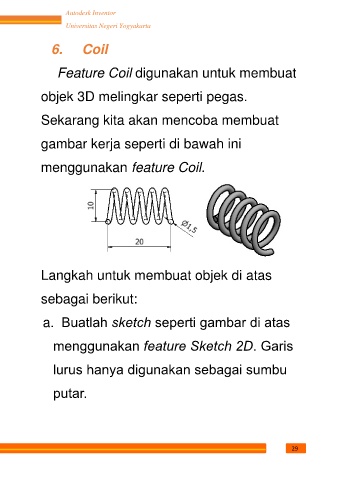

6. Coil
Feature Coil digunakan untuk membuat
objek 3D melingkar seperti pegas.
Sekarang kita akan mencoba membuat
gambar kerja seperti di bawah ini
menggunakan feature Coil.
Langkah untuk membuat objek di atas
sebagai berikut:
a. Buatlah sketch seperti gambar di atas
menggunakan feature Sketch 2D. Garis
lurus hanya digunakan sebagai sumbu
putar.
