Autodesk Inventor
Universitas Negeri Yogyakarta

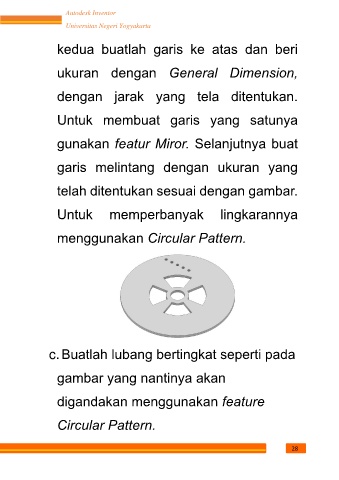

kedua buatlah garis ke atas dan beri
ukuran dengan General Dimension,
dengan jarak yang tela ditentukan.
Untuk membuat garis yang satunya
gunakan featur Miror. Selanjutnya buat
garis melintang dengan ukuran yang
telah ditentukan sesuai dengan gambar.
Untuk memperbanyak lingkarannya
menggunakan Circular Pattern.
c. Buatlah lubang bertingkat seperti pada
gambar yang nantinya akan
digandakan menggunakan feature
Circular Pattern.
