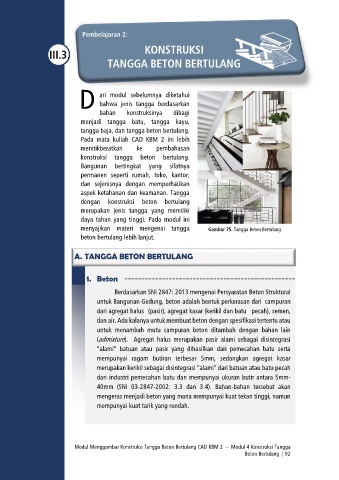

Page 111 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang pada Mata Kuliah CAD KBM 2 di DPTSP FT UNY oleh Anisa Dwi Safitri

Pembelajaran 2:

III.3. KONSTRUKSI

TANGGA BETON BERTULANG

D PEMBELAJARAN II: KONSTRUKSI TANGGA BETON BERTULANG
ari modul sebelumnya diketahui
bahwa jenis tangga berdasarkan
bahan konstruksinya dibagi
menjadi tangga batu, tangga kayu,
tangga baja, dan tangga beton bertulang.
Pada mata kuliah CAD KBM 2 ini lebih
menitikberatkan ke pembahasan
konstruksi tangga beton bertulang.
Bangunan bertingkat yang sifatnya
permanen seperti rumah, toko, kantor,
dan sejenisnya dengan memperhatikan
aspek ketahanan dan keamanan. Tangga
dengan konstruksi beton bertulang
merupakan jenis tangga yang memiliki
daya tahan yang tinggi. Pada modul ini
menyajikan materi mengenai tangga Gambar 75. Tangga Beton Bertulang
beton bertulang lebih lanjut.

A. TANGGA BETON BERTULANG

1. Beton

Berdasarkan SNI 2847: 2013 mengenai Persyaratan Beton Struktural
untuk Bangunan Gedung, beton adalah bentuk perkerasan darii campuran
dari agregat haluss (pasir), agregat kasar (kerikil dan batuu pecah), semen,
dan air. Ada kalanya untuk membuat beton dengan spesifikasi tertentu atau
untuk menambah mutu campuran beton ditambah dengan bahan lain

(admixture Agregat halus merupakan pasir alami sebagai disintegrasi
).
“alami” batuan atau pasir yang dihasilkan dari pemecahan batu serta
mempunyai ragam butiran terbesar 5mm, sedangkan agregat kasar
merupakan kerikil sebagai disintegrasi “alami” dari batuan atau batu pecah
dari industri pemecahan batu dan mempunyai ukuran butir antara 5mm-
40mm (SNI 03-2847-2002: 3.3 dan 3.4). Bahan-bahan tersebut akan
mengeras menjadi beton yang mana mempunyai kuat tekan tinggi, namun
mempunyai kuat tarik yang rendah.

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2 – Modul 4 Konstruksi Tangga
Beton Bertulang | 92
