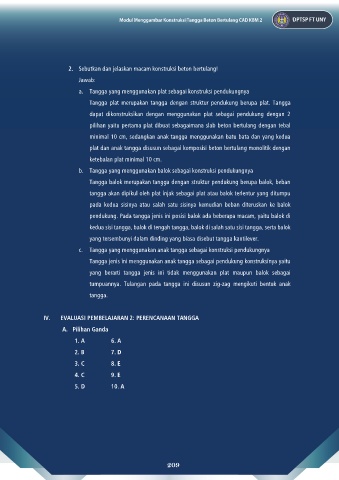

2. Sebutkan dan jelaskan macam konstruksi beton bertulang!

Jawab:
a. Tangga yang menggunakan plat sebagai konstruksi pendukungnya

Tangga plat merupakan tangga dengan struktur pendukung berupa plat. Tangga
dapat dikonstruksikan dengan menggunakan plat sebagai pendukung dengan 2

pilihan yaitu pertama plat dibuat sebagaimana slab beton bertulang dengan tebal
minimal 10 cm, sedangkan anak tangga menggunakan batu bata dan yang kedua

plat dan anak tangga disusun sebagai komposisi beton bertulang monolitik dengan
ketebalan plat minimal 10 cm.
b. Tangga yang menggunakan balok sebagai konstruksi pendukungnya

Tangga balok merupakan tangga dengan struktur pendukung berupa balok, beban

tangga akan dipikul oleh plat injak sebagai plat atau balok terlentur yang ditumpu
pada kedua sisinya atau salah satu sisinya kemudian beban diteruskan ke balok
pendukung. Pada tangga jenis ini posisi balok ada beberapa macam, yaitu balok di

kedua sisi tangga, balok di tengah tangga, balok di salah satu sisi tangga, serta balok
yang tersembunyi dalam dinding yang biasa disebut tangga kantilever.

c. Tangga yang menggunakan anak tangga sebagai konstruksi pendukungnya
Tangga jenis ini menggunakan anak tangga sebagai pendukung konstruksinya yaitu

yang berarti tangga jenis ini tidak menggunakan plat maupun balok sebagai
tumpuannya. Tulangan pada tangga ini disusun zig-zag mengikuti bentuk anak

tangga.

IV. EVALUASI PEMBELAJARAN 2: PERENCANAAN TANGGA
A. Pilihan Ganda

1. A 6. A
2. B 7. D

3. C 8. E
4. C 9. E

5. D 10. A
