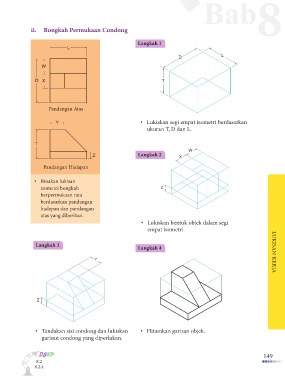

ii.  Bongkah Permukaan Condong

                                                           Langkah 1
                                L
                                                                          D                L
                      W


                    D X                                             T




                         Pandangan Atas


                            Y                                  • Lukiskan segi empat isometri berdasarkan
                                                              ukuran T, D dan L.


                    T
                                                                              W
                                          Z                Langkah 2       X
                       Pandangan Hadapan


                      • Binakan lukisan
                      isometri bongkah                              Z
                      berpermukaan rata
                      berdasarkan pandangan
                      hadapan dan pandangan
                      atas yang diberikan.
                                                               • Lukiskan bentuk objek dalam segi
                                                               empat isometri.


                    Langkah 3
                                                           Langkah 4                                          LUKISAN KERJA
                                           Y








                     Z





                       • Tandakan sisi condong dan lukiskan     • Hitamkan garisan objek.
                      garisan condong yang diperlukan.


                                                                                                           149
                    8.2
                    8.2.4
