Page 101 - Modul Kelas XI TKJ
P. 101

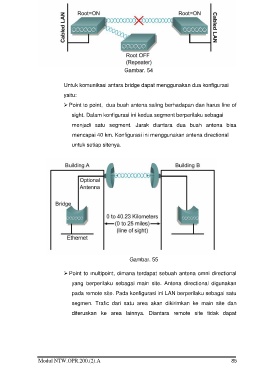

Gambar. 54
Untuk komunikasi antara bridge dapat menggunakan dua konfigurasi
yaitu:
Point to point, dua buah antena saling berhadapan dan harus line of
sight. Dalam konfigurasi ini kedua segment berperilaku sebagai
menjadi satu segment. Jarak diantara dua buah antena bisa
mencapai 40 km. Konfigurasi ini menggunakan antena directional
untuk setiap sitenya.
Gambar. 55
Point to multipoint, dimana terdapat sebuah antena omni directional
yang berperilaku sebagai main site. Antena directional digunakan
pada remote site. Pada konfigurasi ini LAN berperilaku sebagai satu
segmen. Trafic dari satu area akan dikirimkan ke main site dan
diteruskan ke area lainnya. Diantara remote site tidak dapat
Modul NTW.OPR.200.(2).A 85
