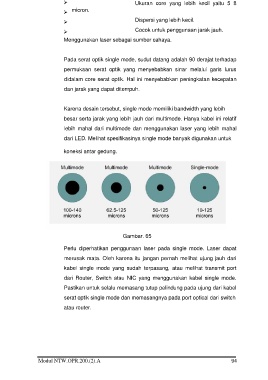

Page 110 - Modul Kelas XI TKJ

Ukuran core yang lebih kecil yaitu 5 8
micron.

Dispersi yang lebih kecil.
Cocok untuk penggunaan jarak jauh.

Menggunakan laser sebagai sumber cahaya.

Pada serat optik single mode, sudut datang adalah 90 derajat terhadap
permukaan serat optik yang menyebabkan sinar melalui garis lurus

didalam core serat optik. Hal ini menyebabkan peningkatan kecepatan

dan jarak yang dapat ditempuh.

Karena desain tersebut, single mode memiliki bandwidth yang lebih

besar serta jarak yang lebih jauh dari multimode. Hanya kabel ini relatif

lebih mahal dari multimode dan menggunakan laser yang lebih mahal
dari LED. Melihat spesifikasinya single mode banyak digunakan untuk

koneksi antar gedung.

Gambar. 65

Perlu diperhatikan penggunaan laser pada single mode. Laser dapat
merusak mata. Oleh karena itu jangan pernah melihat ujung jauh dari

kabel single mode yang sudah terpasang, atau melihat transmit port

dari Router, Switch atau NIC yang menggunakan kabel single mode.

Pastikan untuk selalu memasang tutup pelindung pada ujung dari kabel

serat optik single mode dan memasangnya pada port optical dari switch
atau router.

Modul NTW.OPR.200.(2).A 94
