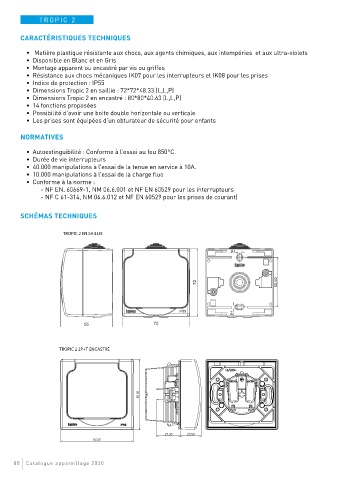

Page 88 - Catalogues

TROPIC 2 TROPIC 2

CARACTÉRISTIQUES TECHNIQUES SCHÉMAS TECHNIQUES

• Matière plastique résistante aux chocs, aux agents chimiques, aux intempéries et aux ultra-violets
• Disponible en Blanc et en Gris
• Montage apparent ou encastré par vis ou griffes Tropic 2 / inTerrupTeur Simple encaSTré
• Résistance aux chocs mécaniques IK07 pour les interrupteurs et IK08 pour les prises
• Indice de protection : IP55
• Dimensions Tropic 2 en saillie : 72*72*48.33 (L,L,P)
• Dimensions Tropic 2 en encastré : 80*80*40.63 (L,L,P)
• 14 fonctions proposées
• Possibilité d’avoir une boite double horizontale ou verticale
• Les prises sont équipées d’un obturateur de sécurité pour enfants

NORMATIVES

• Autoextinguibilité : Conforme à l’essai au feu 850°C.
• Durée de vie interrupteurs
• 40.000 manipulations à l’essai de la tenue en service à 10A.
• 10.000 manipulations à l’essai de la charge fluo
• Conforme à la norme :
- NF EN. 60669-1, NM 06.6.001 et NF EN 60529 pour les interrupteurs
- NF C 61-314, NM 06.6.012 et NF EN 60529 pour les prises de courant) Tropic 2 / doube va & vienT encaSTré

SCHÉMAS TECHNIQUES

Tropic 2 en Saillie

Tropic 2 2p+T encaSTré

88 Catalogue appareillage 2020
