BOÎTE D’ENCASTREMENT BOÎTE D’ENCASTREMENT

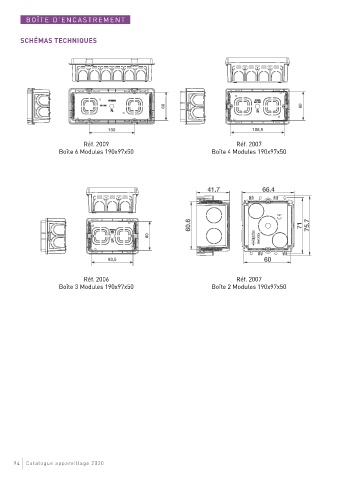

SCHÉMAS TECHNIQUES BOÎTES D’ENCASTREMENT RONDES

2001C 2003C 2001CN

EMB. RÉF. DÉSIGNATION
Boites rondes
Réf. 2009 Réf. 2007 250 2001C Boîte ronde Ø 72mmx40mm
Boîte 6 Modules 190x97x50 Boîte 4 Modules 190x97x50
60 2003C Boîte ronde à vis Ø 72mmx40mm
Boites rondes profondes
250 2001CN Boîte d’encastrement 72x45mm

CARACTÉRISTIQUES TECHNIQUES

BOÎTES D’ENCASTREMENT RONDES
• Fixation par scellement
• Montage de toutes les séries encastrées avec fixation par griffes ou vis screwplast Ø 2,9mm selon la référence :
- 2001C pour fixation à griffes
- 2003C pour fixation à griffes ou vis Ø 2,9mm permettant une meilleure résistance à l’arrachement
• Réception des câbles de toutes les directions grâce à 5 trous pré-défonçables (4 latéraux et 1 au fond)
• Diamètre 72mm/profondeur 40mm.
• Livrée avec vis métallique

BOÎTES D’ENCASTREMENT PROFONDE
Réf. 2006 Réf. 2007 • Polyéthylène Haute Densité auto-extinguible
Boîte 3 Modules 190x97x50 Boîte 2 Modules 190x97x50 • Conforme à l’essai au feu (650°C)
• Couleur : Orange
• La boîte est conçue pour l’encastrement d’appareillage simple
• Les boîtes peuvent être scellées avec un entraxe de 81mm
• Profondeur 45 mm

Normatives

• Conforme aux exigences des directives européennes
• Conformes au couple de serrage de la vis SEREWPLAST ( 50cm )

Réf. 2001C Réf. 2003C
