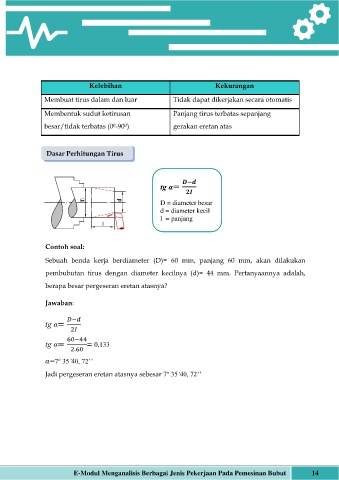

Page 21 - E-Modul Menganalisis Berbagai Jenis Pekerjaan Pada Pemesinan Bubut

Kelebihan Kekurangan

Membuat tirus dalam dan luar Tidak dapat dikerjakan secara otomatis

Membentuk sudut ketirusan Panjang tirus terbatas sepanjang

besar/tidak terbatas (0 -90 ) gerakan eretan atas
0
0

Dasar Perhitungan Tirus

−
tg α=

D = diameter besar
d = diameter kecil
l = panjang
l

Contoh soal:

Sebuah benda kerja berdiameter (D)= 60 mm, panjang 60 mm, akan dilakukan
pembubutan tirus dengan diameter kecilnya (d)= 44 mm. Pertanyaannya adalah,

berapa besar pergeseran eretan atasnya?

Jawaban:

tg α= −
2
60−44
tg α= = 0,133
2.60
α=7 35’40, 72’’
o
o
Jadi pergeseran eretan atasnya sebesar 7 35’40, 72’’
