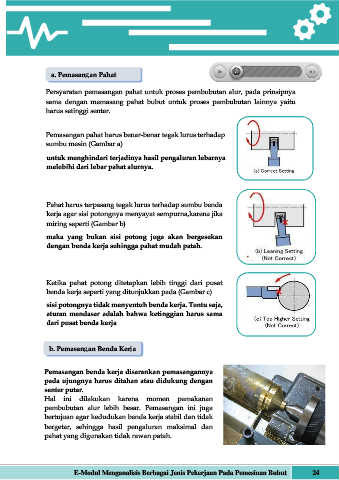

a. Pemasangan Pahat
Persyaratan pemasangan pahat untuk proses pembubutan alur, pada prinsipnya
sama dengan memasang pahat bubut untuk proses pembubutan lainnya yaitu
harus setinggi senter.
Pemasangan pahat harus benar-benar tegak lurus terhadap
sumbu mesin (Gambar a)
untuk menghindari terjadinya hasil pengaluran lebarnya
melebihi dari lebar pahat alurnya.
Pahat harus terpasang tegak lurus terhadap sumbu benda
kerja agar sisi potongnya menyayat sempurna,karena jika
miring seperti (Gambar b)
maka yang bukan sisi potong juga akan bergesekan
dengan benda kerja sehingga pahat mudah patah.
Ketika pahat potong ditetapkan lebih tinggi dari pusat
benda kerja seperti yang ditunjukkan pada (Gambar c)
sisi potongnya tidak menyentuh benda kerja. Tentu saja,
aturan mendasar adalah bahwa ketinggian harus sama
dari pusat benda kerja
b. Pemasangan Benda Kerja
Pemasangan benda kerja disarankan pemasangannya
pada ujungnya harus ditahan atau didukung dengan
senter putar.
Hal ini dilakukan karena momen pemakanan
pembubutan alur lebih besar. Pemasangan ini juga
bertujuan agar kedudukan benda kerja stabil dan tidak
bergetar, sehingga hasil pengaluran maksimal dan
pahat yang digunakan tidak rawan patah.
