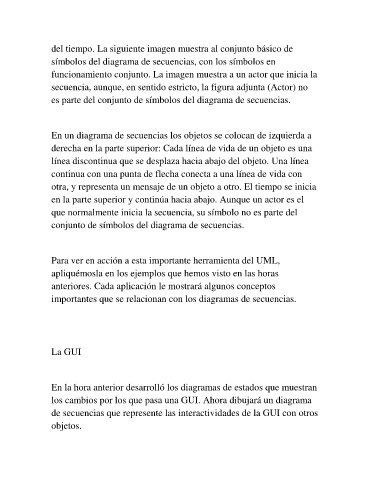

del tiempo. La siguiente imagen muestra al conjunto básico de
símbolos del diagrama de secuencias, con los símbolos en
funcionamiento conjunto. La imagen muestra a un actor que inicia la
secuencia, aunque, en sentido estricto, la figura adjunta (Actor) no
es parte del conjunto de símbolos del diagrama de secuencias.
En un diagrama de secuencias los objetos se colocan de izquierda a
derecha en la parte superior: Cada línea de vida de un objeto es una
línea discontinua que se desplaza hacia abajo del objeto. Una línea
continua con una punta de flecha conecta a una línea de vida con
otra, y representa un mensaje de un objeto a otro. El tiempo se inicia
en la parte superior y continúa hacia abajo. Aunque un actor es el
que normalmente inicia la secuencia, su símbolo no es parte del
conjunto de símbolos del diagrama de secuencias.
Para ver en acción a esta importante herramienta del UML,
apliquémosla en los ejemplos que hemos visto en las horas
anteriores. Cada aplicación le mostrará algunos conceptos
importantes que se relacionan con los diagramas de secuencias.
La GUI
En la hora anterior desarrolló los diagramas de estados que muestran
los cambios por los que pasa una GUI. Ahora dibujará un diagrama
de secuencias que represente las interactividades de la GUI con otros
objetos.
