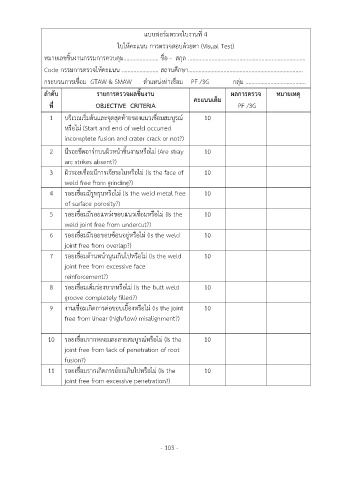

แบบฟอร์มตรวจใบงานที่ 4

ใบให้คะแนน การตรวจสอบด้วยตา (Visual Test)

หมายเลขชิ้นงานกรรมการควบคุม…………............ ชื่อ - สกุล ................................................................................
Code กรรมการตรวจให้คะแนน ......................... สถานศึกษา..............................................................................

กระบวนการเชื่อม GTAW & SMAW ต าแหน่งท่าเชื่อม PF /3G กลุ่ม .........................................
ล าดับ รายการตรวจผลชิ้นงาน ผลการตรวจ หมายเหตุ

ที่ OBJECTIVE CRITERIA คะแนนเต็ม PF /3G

1 บริเวณเริ่มต้นและจุดสุดท้ายของแนวเชื่อมสมบูรณ์ 10
หรือไม่ (Start and end of weld occurred
incomplete fusion and crater crack or not?)

2 มีรอยขีดอาร์กบนผิวหน้าชิ้นงานหรือไม่ (Are stray 10
arc strikes absent?)

3 ผิวรอยเชื่อมมีการเจียระไนหรือไม่ (Is the face of 10
weld free from grinding?)
4 รอยเชื่อมมีรูพรุนหรือไม่ (Is the weld metal free 10

of surface porosity?)
5 รอยเชื่อมมีรอยแหว่งขอบแนวเชื่อมหรือไม่ (Is the 10
weld joint free from undercut?)
6 รอยเชื่อมมีรอยขอบซ้อนอยู่หรือไม่ (Is the weld 10

joint free from overlap?)
7 รอยเชื่อมด้านหน้านูนเกินไปหรือไม่ (Is the weld 10
joint free from excessive face

reinforcement?)
8 รอยเชื่อมเต็มร่องบากหรือไม่ (Is the butt weld 10
groove completely filled?)
9 งานเชื่อมเกิดการต่อขอบเยื้องหรือไม่ (Is the joint 10

free from linear (high/low) misalignment?)

10 รอยเชื่อมรากหลอมละลายสมบูรณ์หรือไม่ (Is the 10

joint free from lack of penetration of root
fusion?)
11 รอยเชื่อมรากเกิดการย้อยเกินไปหรือไม่ (Is the 10
joint free from excessive penetration?)

- 103 -
