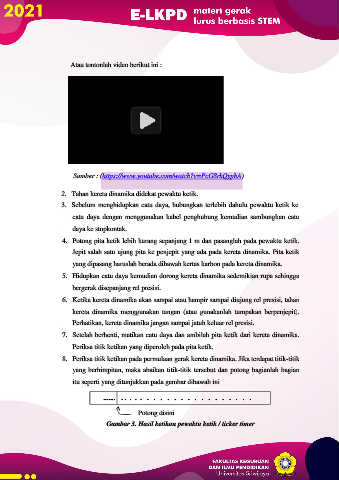

Page 21 - LKPD Elektronik Kelas X Materi Gerak Lurus

Atau tontonlah video berikut ini :

Sumber : (https://www.youtube.com/watch?v=PcG8rkQypbA)

2. Tahan kereta dinamika didekat pewaktu ketik.
3. Sebelum menghidupkan catu daya, hubungkan terlebih dahulu pewaktu ketik ke

catu daya dengan menggunakan kabel penghubung kemudian sambungkan catu
daya ke stopkontak.

4. Potong pita ketik lebih kurang sepanjang 1 m dan pasanglah pada pewaktu ketik.
Jepit salah satu ujung pita ke penjepit yang ada pada kereta dinamika. Pita ketik

yang dipasang haruslah berada dibawah kertas karbon pada kereta dinamika.

5. Hidupkan catu daya kemudian dorong kereta dinamika sedemikian rupa sehingga
bergerak disepanjang rel presisi.

6. Ketika kereta dinamika akan sampai atau hampir sampai diujung rel presisi, tahan
kereta dinamika menggunakan tangan (atau gunakanlah tumpakan berpenjepit).

Perhatikan, kereta dinamika jangan sampai jatuh keluar rel presisi.

7. Setelah berhenti, matikan catu daya dan ambilah pita ketik dari kereta dinamika.
Periksa titik ketikan yang diperoleh pada pita ketik.

8. Periksa titik ketikan pada permulaan gerak kereta dinamika. Jika terdapat titik-titik
yang berhimpitan, maka abaikan titik-titik tersebut dan potong bagianlah bagian

itu seperti yang ditunjukkan pada gambar dibawah ini

....... . . . . . . . . . . . . . . . . . . . . .

Potong disini

Gambar 3. Hasil ketikan pewaktu ketik / ticker timer
