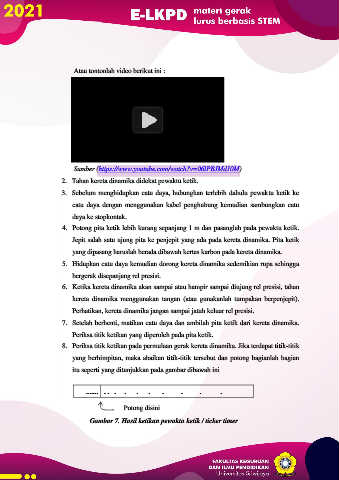

Page 31 - LKPD Elektronik Kelas X Materi Gerak Lurus

Atau tontonlah video berikut ini :

Sumber (https://www.youtube.com/watch?v=06lPBJMd10M)

2. Tahan kereta dinamika didekat pewaktu ketik.
3. Sebelum menghidupkan catu daya, hubungkan terlebih dahulu pewaktu ketik ke

catu daya dengan menggunakan kabel penghubung kemudian sambungkan catu

daya ke stopkontak.
4. Potong pita ketik lebih kurang sepanjang 1 m dan pasanglah pada pewaktu ketik.

Jepit salah satu ujung pita ke penjepit yang ada pada kereta dinamika. Pita ketik
yang dipasang haruslah berada dibawah kertas karbon pada kereta dinamika.

5. Hidupkan catu daya kemudian dorong kereta dinamika sedemikian rupa sehingga

bergerak disepanjang rel presisi.
6. Ketika kereta dinamika akan sampai atau hampir sampai diujung rel presisi, tahan

kereta dinamika menggunakan tangan (atau gunakanlah tumpakan berpenjepit).
Perhatikan, kereta dinamika jangan sampai jatuh keluar rel presisi.

7. Setelah berhenti, matikan catu daya dan ambilah pita ketik dari kereta dinamika.
Periksa titik ketikan yang diperoleh pada pita ketik.

8. Periksa titik ketikan pada permulaan gerak kereta dinamika. Jika terdapat titik-titik

yang berhimpitan, maka abaikan titik-titik tersebut dan potong bagianlah bagian
itu seperti yang ditunjukkan pada gambar dibawah ini

....... . . . . . . . . . .

Potong disini
Gambar 7. Hasil ketikan pewaktu ketik / ticker timer
