Page 53 - E-MODUL KESETIMBANGAN DAN DINAMIKA ROTASI_YOLANDA(18033021)
P. 53
Fisika Kelas XI Semester 1
Bahan Ajar Elektronik

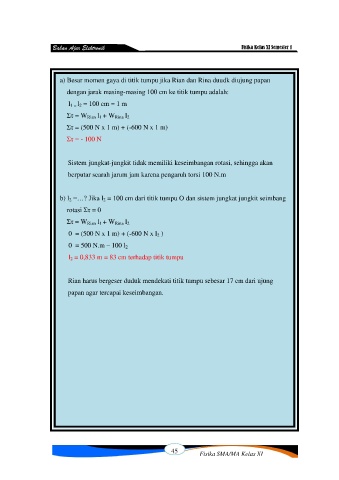

a) Besar momen gaya di titik tumpu jika Rian dan Rina duudk diujung papan
dengan jarak masing-masing 100 cm ke titik tumpu adalah:
l 1 = l 2 = 100 cm = 1 m
Στ = W Rian l 1 + W Rina l 2
Στ = (500 N x 1 m) + (-600 N x 1 m)
Στ = - 100 N
Sistem jungkat-jungkit tidak memiliki keseimbangan rotasi, sehingga akan
berputar searah jarum jam karena pengaruh torsi 100 N.m
b) l 2 =…? Jika l 2 = 100 cm dari titik tumpu O dan sistem jungkat jungkit seimbang
rotasi Στ = 0
Στ = W Rian l 1 + W Rina l 2
0 = (500 N x 1 m) + (-600 N x l 2 )
0 = 500 N.m – 100 l 2
l 2 = 0,833 m = 83 cm terhadap titik tumpu
Rian harus bergeser duduk mendekati titik tumpu sebesar 17 cm dari ujung
papan agar tercapai keseimbangan.
45 Fisika SMA/MA Kelas XI
