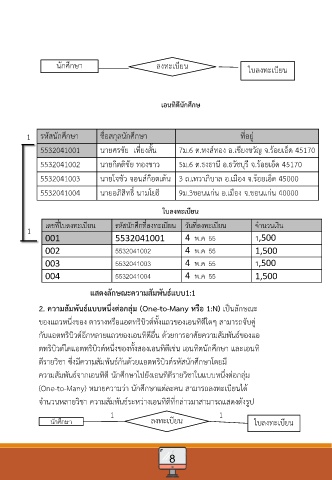

Page 14 - โปรแกรมมจัดการฐานข้อมูล

นักศึกษา ลงทะเบียน ใบลงทะเบียน

เอนทิตีนักศึกษ

1 รหัสนักศึกษา ชื่อสกุลนักศึกษา ที่อยู่

5532041001 นายศรชัย เที่ยงสั้น 7ม.6 ต.หงส์ทอง อ.เชียงขวัญ จ.ร้อยเอ็ด 45170

5532041002 นายกิตติชัย ทองขาว 5ม.6 ต.ธงธานี อ.ธวัชบุรี จ.ร้อยเอ็ด 45170

5532041003 นายโจชัว จอนส์ก๊อตเต้น 3 ถ.เทวาภิบาล อ.เมือง จ.ร้อยเอ็ด 45000

5532041004 นายอภิสิทธิ์ นามโยธี 9ม.3ขอนแก่น อ.เมือง จ.ขอนแก่น 40000

ใบลงทะเบียน
เลขที่ใบลงทะเบียน รหัสนักศึกที่ลงทะเบียน วันที่ลงทะเบียน จ านวนเงิน
1
001 5532041001 4 พ.ค 55 1,500
002 5532041002 4 พ.ค 55 1,500

003 5532041003 4 พ.ค 55 1,500
004 5532041004 4 พ.ค 55 1,500

แสดงลักษณะควำมสัมพันธ์แบบ1:1

2. ควำมสัมพันธ์แบบหนึ่งต่อกลุ่ม (One-to-Many หรือ 1:N) เป็นลักษณะ

ของแถวหนึ่งของ ตารางหรือแอตทริบิวต์ทั้งแถวของเอนทิตีใดๆ สามารถจับคู่

กับแอตทริบิวต์อีกหลายแถวของเอนทิตีอื่น ด้วยการอาศัยความสัมพันธ์ของแอ

ตทริบิวต์ใดแอตทริบิวต์หนึ่งของทั้งสองเอนทิตีเช่น เอนทิตนักศึกษา และเอนทิ
ตีรายวิชา ซึ่งมีความสัมพันธ์กันด้วยแอตทริบิวต์รหัสนักศึกษาโดยมี

ความสัมพันธ์จากเอนทิตี นักศึกษาไปยังเอนทิตีรายวิชาในแบบหนึ่งต่อกลุ่ม

(One-to-Many) หมายความว่า นักศึกษาแต่ละคน สามารถลงทะเบียนได้
จํานวนหลายวิชา ความสัมพันธ์ระหว่างเอนทิตีที่กล่าวมาสามารถแสดงดังรูป

1 1
นักศึกษา ลงทะเบียน ใบลงทะเบียน

8
