Page 39 - DASAR LISTRIK DAN ELEKTRONIKA FIX
P. 39
DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

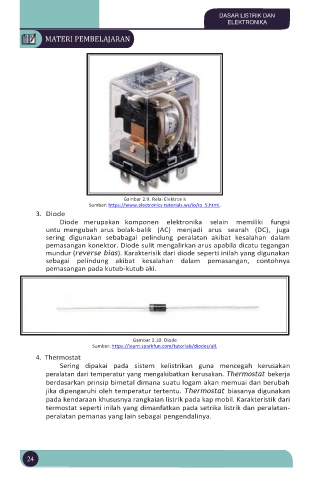

Gambar 2.9. Relai Elektronik
Sumber: https://www.electronics-tutorials.ws/io/io_5.html,
3. Diode
Diode merupakan komponen elektronika selain memiliki fungsi
untu mengubah arus bolak-balik (AC) menjadi arus searah (DC), juga
sering digunakan sebabagai pelindung peralatan akibat kesalahan dalam
pemasangan konektor. Diode sulit mengalirkan arus apabila dicatu tegangan
mundur (reverse bias). Karakterisik dari diode seperti inilah yang digunakan
sebagai pelindung akibat kesalahan dalam pemasangan, contohnya
pemasangan pada kutub-kutub aki.
Gambar 2.10. Diode
Sumber: https://learn.sparkfun.com/tutorials/diodes/all,
4. Thermostat
Sering dipakai pada sistem kelistrikan guna mencegah kerusakan
peralatan dari temperatur yang mengakibatkan kerusakan. Thermostat bekerja
berdasarkan prinsip bimetal dimana suatu logam akan memuai dan berubah
jika dipengaruhi oleh temperatur tertentu. Thermostat biasanya digunakan
pada kendaraan khususnya rangkaian listrik pada kap mobil. Karakteristik dari
termostat seperti inilah yang dimanfatkan pada setrika listrik dan peralatan-
peralatan pemanas yang lain sebagai pengendalinya.
24
