PEKERJAAN DASAR TEKNIK MESIN 44
Adalah pengukuran dengan menggunakan alat bantu ukur lain kemudian alat
tersebut diukur dengan alat ukur standar. Alat ukur bantu ini adalah : jangka
bengkok, jangka kaki dll.
D. Alat ukur presisi
1. Jangka sorong
Adalah alah ukur presisi yang hasil pengukurannya bisa dilihat langsung
dan dapat diketahui hasilnya. Jangka sorong ini mampu mengukur diameter
luar benda kerja, diameter dalam/celah benda kerja dan mengukur kedalaman
celah benda kerja. Ketelitian dari jangka sorong ini 0,05 mm dan
0,02 mm yang sering digunakan di dunia pendidikan atau industri/bengkel
permesinan

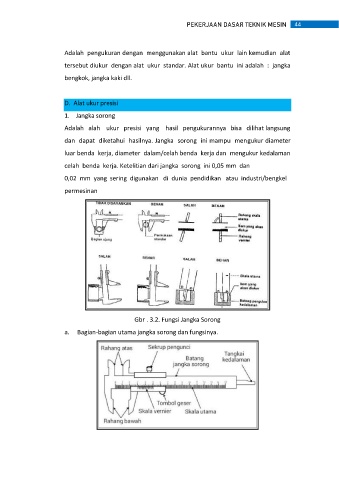

Gbr . 3.2. Fungsi Jangka Sorong
a. Bagian-bagian utama jangka sorong dan fungsinya.
