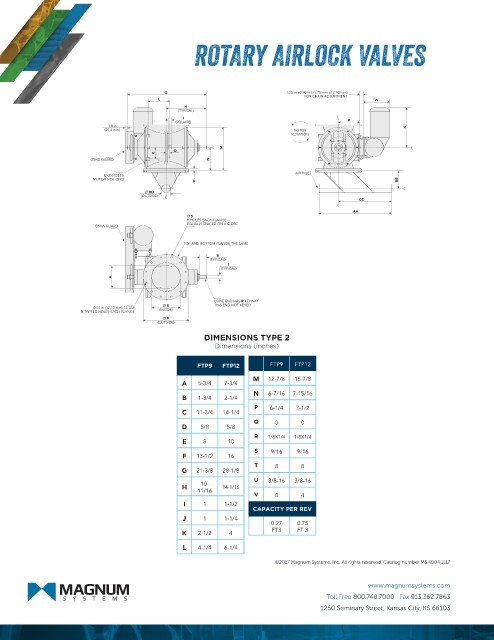

ROTARY AIRLOCK VALVES






                                          G                             1.25 in ±0.50 in (31.75 mm ±12.70 mm)
                                                                            FOR CHAIN ADJUSTMENT
                                        L                                                     W
                                               H
                                             (TYPICAL)
                                              J
                                            (SQUARE)                                   P
                            1.0 in
                           (25.4 mm)                                      ROTOR                       X
                                                                         ROTATION
                                                        M
                                            Q
                                       K
                       OSHA GUARD                    N
                                                                          AIR INLET
                           U (3) HOLES
                        MOTOR SIDE ONLY                                                             BB
                                                 D
                                     Ø DD
                                    (OUTSIDE)
                                                                                          CC
                                                                                         AA
                                               Ø S
                                               T HOLES EACH FLANGE
                         OSHA GUARD            EQUALLY SPACED ON A C DBC
                                              TOP AND BOTTOM FLANGE THE SAME
                                                       B
                                                     (TYPICAL)
                                                          I
                                                        (TYPICAL)
                             A
                                                      DRIVE END HAS R KEYWAY
                                         Ø E
                        0.50 in (12.70 mm) 13 TAP  (INSIDE)  THIS END NOT KEYED
                     V TAPPED HOLES EACH FLANGE
                                         Ø F
                                        (OUTSIDE)
                                                    DIMENSIONS TYPE 2
                                                      Dimensions (inches)

                                                  FTP9  FTP12       FTP9  FTP12
                                                                M   12-7/8  15-7/8
                                              A   5-3/4  7-3/4
                                                                N   6-7/16  7-15/16
                                              B   1-3/4  2-1/4
                                                                P   6-1/4  7-1/2
                                              C   11-3/4  14-1/4
                                                                Q    0      0
                                              D    5/8   5/8
                                                                R  1/8X1/4  1/8X1/4
                                              E    8     10
                                                                S   9/16   9/16
                                              F   13-1/2  16
                                                                T    8      8
                                              G   21-3/8  28-1/8
                                                                U   3/8-16  3/8-16
                                                   10-
                                              H         14-1/16
                                                  11/16
                                                                V    0      4
                                              I    1     1-1/2
                                                                CAPACITY PER REV
                                              J    1     1-1/4
                                                                    0.27   0.75
                                              K   2-1/2   4         FT3    FT 3
                                              L   4-1/4  6-1/4
