E-Modul Dasar Listrik dan Elektronika

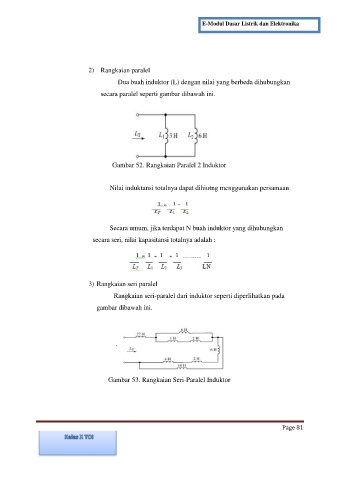

2) Rangkaian paralel
Dua buah induktor (L) dengan nilai yang berbeda dihubungkan
secara paralel seperti gambar dibawah ini.
Gambar 52. Rangkaian Paralel 2 Induktor
Nilai induktansi totalnya dapat dihiutng menggunakan persamaan
Secara umum, jika terdapat N buah induktor yang dihubungkan
secara seri, nilai kapasitansi totalnya adalah :
3) Rangkaian seri paralel
Rangkaian seri-paralel dari induktor seperti diperlihatkan pada
gambar dibawah ini.
Gambar 53. Rangkaian Seri-Paralel Induktor
