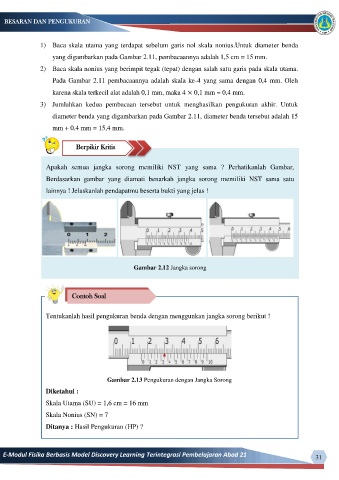

BESARAN DAN PENGUKURAN



               1)  Baca skala utama yang terdapat sebelum garis nol skala nonius.Untuk diameter benda

                   yang digambarkan pada Gambar 2.11, pembacaannya adalah 1,5 cm = 15 mm.
               2)  Baca skala nonius yang berimpit tegak (tepat) dengan salah satu garis pada skala utama.

                   Pada Gambar  2.11  pembacaannya adalah skala ke-4  yang sama dengan 0,4 mm. Oleh
                   karena skala terkecil alat adalah 0,1 mm, maka 4 × 0,1 mm = 0,4 mm.

               3)  Jumlahkan  kedua  pembacaan  tersebut  untuk  menghasilkan  pengukuran  akhir.  Untuk

                   diameter benda yang digambarkan pada Gambar 2.11, diameter benda tersebut adalah 15
                   mm + 0,4 mm = 15,4 mm.


                            Berpikir Kritis



                 Apakah  semua  jangka  sorong  memiliki  NST  yang  sama  ?  Perhatikanlah  Gambar,

                 Berdasarkan  gambar  yang  diamati  benarkah  jangka  sorong  memiliki  NST  sama  satu

                 lainnya ! Jelaskanlah pendapatmu beserta bukti yang jelas !









                                                Gambar 2.12 Jangka sorong



                          Contoh Soal


                 Tentukanlah hasil pengukuran benda dengan menggunkan jangka sorong berikut !









                                       Gambar 2.13 Pengukuran dengan Jangka Sorong
                  Diketahui :


                 Skala Utama (SU) = 1,6 cm = 16 mm
                 Skala Nonius (SN) = 7

                 Ditanya : Hasil Pengukuran (HP) ?
