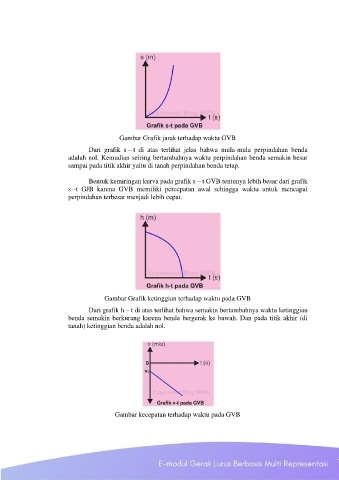

Page 43 - MODUL GERAK LURUS-converted
P. 43
Gambar Grafik jarak terhadap waktu GVB
Dari grafik s – t di atas terlihat jelas bahwa mula-mula perpindahan benda
adalah nol. Kemudian seiring bertambahnya waktu perpindahan benda semakin besar
sampai pada titik akhir yaitu di tanah perpindahan benda tetap.
Bentuk kemiringan kurva pada grafik s – t GVB tentunya lebih besar dari grafik
s –t GJB karena GVB memiliki percepatan awal sehingga waktu untuk mencapai
perpindahan terbesar menjadi lebih cepat.
Gambar Grafik ketinggian terhadap waktu pada GVB
Dari grafik h – t di atas terlihat bahwa semakin bertambahnya waktu ketinggian
benda semakin berkurang karena benda bergerak ke bawah. Dan pada titik akhir (di
tanah) ketinggian benda adalah nol.
Gambar kecepatan terhadap waktu pada GVB
