Page 5 - SITI MUSTIANA 36 SIMDIG

Probe merupakan bagian AVOmeter yang bersentuhan langsung dengan objek yang
akan diukur nilai besaran listriknya. Terdapat dua probe pada AVOmeter yaitu warna
merah dan warna hitam.

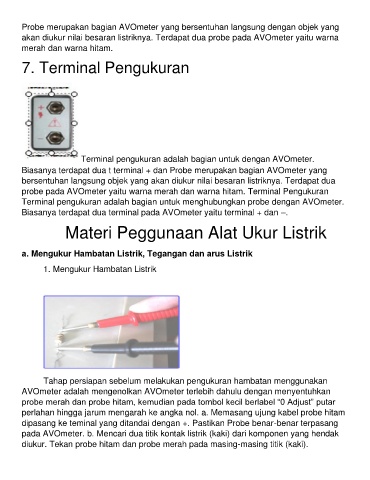

7. Terminal Pengukuran

Terminal pengukuran adalah bagian untuk dengan AVOmeter.
Biasanya terdapat dua t terminal + dan Probe merupakan bagian AVOmeter yang
bersentuhan langsung objek yang akan diukur nilai besaran listriknya. Terdapat dua
probe pada AVOmeter yaitu warna merah dan warna hitam. Terminal Pengukuran

Terminal pengukuran adalah bagian untuk menghubungkan probe dengan AVOmeter.
Biasanya terdapat dua terminal pada AVOmeter yaitu terminal + dan –.

Materi Peggunaan Alat Ukur Listrik

a. Mengukur Hambatan Listrik, Tegangan dan arus Listrik

1. Mengukur Hambatan Listrik

Tahap persiapan sebelum melakukan pengukuran hambatan menggunakan
AVOmeter adalah mengenolkan AVOmeter terlebih dahulu dengan menyentuhkan
probe merah dan probe hitam, kemudian pada tombol kecil berlabel “0 Adjust” putar
perlahan hingga jarum mengarah ke angka nol. a. Memasang ujung kabel probe hitam
dipasang ke teminal yang ditandai dengan +. Pastikan Probe benar-benar terpasang
pada AVOmeter. b. Mencari dua titik kontak listrik (kaki) dari komponen yang hendak

diukur. Tekan probe hitam dan probe merah pada masing-masing titik (kaki).
