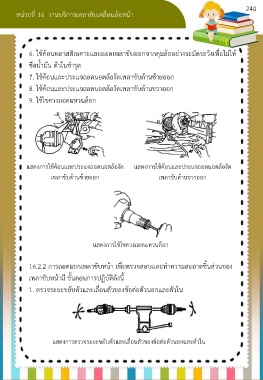

หน่วยที่ 16 งานบริการเพลาขับเคลื่อนล้อหน้า
6. ใช้ค้อนพลาสติกเคาะและถอดเพลาขับออกจากดุมล้ออย่างระมัดระวังเพื่อไม่ให้
ซีลน้ ามัน ตัวในช ารุด
7. ใช้ค้อนและประแจถอดนอตล้องัดเพลาขับด้านซ้ายออก
8. ใช้ค้อนและประแจถอดนอตล้องัดเพลาขับด้านขวาออก
9. ใช้ไขควงถอดแหวนล็อก
แสดงการใช้ค้อนและประแจถอดนอตล้องัด แสดงการใช้ค้อนและประแจถอดนอตล้องัด
เพลาขับด้านซ้ายออก เพลาขับด้านขวาออก
แสดงการใช้ไขควงถอดแหวนล็อก
16.2.2 การถอดแยกเพลาขับหน้า เพื่อตรวจสอบและท าความสะอาดชิ้นส่วนของ
เพลาขับหน้ามี ขั้นตอนการปฏิบัติดังนี้
1. ตรวจระยะขยับตัวและเลื่อนตัวของข้อต่อตัวนอกและตัวใน
แสดงการตรวจระยะขยับตัวและเลื่อนตัวของข้อต่อตัวนอกและตัวใน
