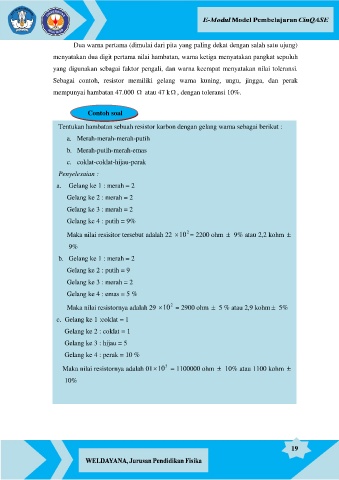

Page 26 - E-MODUL LISTRIK ARUS SEARAH KELAS XII

Dua warna pertama (dimulai dari pita yang paling dekat dengan salah satu ujung)

menyatakan dua digit pertama nilai hambatan, warna ketiga menyatakan pangkat sepuluh
yang digunakan sebagai faktor pengali, dan warna keempat menyatakan nilai toleransi.

Sebagai contoh, resistor memiliki gelang warna kuning, ungu, jingga, dan perak
mempunyai hambatan 47.000  atau 47 k , dengan toleransi 10%.

Contoh soal

Tentukan hambatan sebuah resistor karbon dengan gelang warna sebagai berikut :

a. Merah-merah-merah-putih
b. Merah-putih-merah-emas

c. coklat-coklat-hijau-perak

Penyelesaian :
a. Gelang ke 1 : merah = 2

Gelang ke 2 : merah = 2
Gelang ke 3 : merah = 2

Gelang ke 4 : putih = 9%

2
Maka nilai resisitor tersebut adalah 22 10 = 2200 ohm  9% atau 2,2 kohm 
9%

b. Gelang ke 1 : merah = 2
Gelang ke 2 : putih = 9

Gelang ke 3 : merah = 2
Gelang ke 4 : emas = 5 %

Maka nilai resistornya adalah 29 10 = 2900 ohm  5 % atau 2,9 kohm  5%

2
c. Gelang ke 1 :coklat = 1
Gelang ke 2 : coklat = 1

Gelang ke 3 : hijau = 5
Gelang ke 4 : perak = 10 %

5

Maka nilai resistornya adalah 01 10 = 1100000 ohm  10% atau 1100 kohm 

10%
