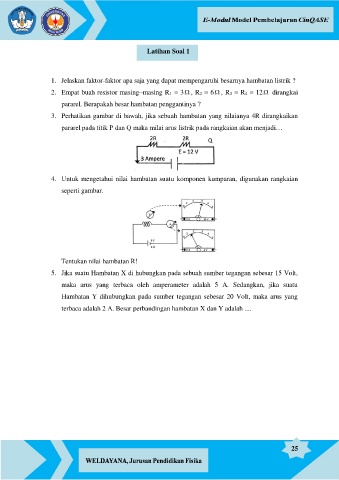

Page 32 - E-MODUL LISTRIK ARUS SEARAH KELAS XII
P. 32
Latihan Soal 1
1. Jelaskan faktor-faktor apa saja yang dapat mempengaruhi besarnya hambatan listrik ?
2. Empat buah resistor masing–masing R1 = 3 , R2 = 6 , R3 = R4 = 12 dirangkai
pararel. Berapakah besar hambatan penggantinya ?
3. Perhatikan gambar di bawah, jika sebuah hambatan yang nilaianya 4R dirangkaikan
pararel pada titik P dan Q maka milai arus listrik pada rangkaian akan menjadi…
4. Untuk mengetahui nilai hambatan suatu komponen kumparan, digunakan rangkaian
seperti gambar.
Tentukan nilai hambatan R!
5. Jika suatu Hambatan X di hubungkan pada sebuah sumber tegangan sebesar 15 Volt,
maka arus yang terbaca oleh amperameter adalah 5 A. Sedangkan, jika suatu
Hambatan Y dihubungkan pada sumber tegangan sebesar 20 Volt, maka arus yang
terbaca adalah 2 A. Besar perbandingan hambatan X dan Y adalah ....
