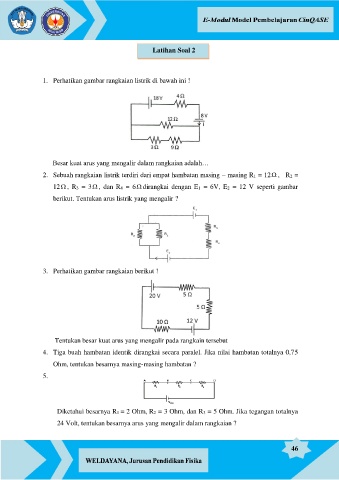

Page 53 - E-MODUL LISTRIK ARUS SEARAH KELAS XII

Latihan Soal 2

1. Perhatikan gambar rangkaian listrik di bawah ini !

Besar kuat arus yang mengalir dalam rangkaian adalah…

2. Sebuah rangkaian listrik terdiri dari empat hambatan masing – masing R1 = 12 , R2 =
12 , R3 = 3 , dan R4 = 6 dirangkai dengan E1 = 6V, E2 = 12 V seperti gambar

berikut. Tentukan arus listrik yang mengalir ?

3. Perhatikan gambar rangkaian berikut !

Tentukan besar kuat arus yang mengalir pada rangkain tersebut
4. Tiga buah hambatan identik dirangkai secara paralel. Jika nilai hambatan totalnya 0,75

Ohm, tentukan besarnya masing-masing hambatan ?

5.

Diketahui besarnya R1 = 2 Ohm, R2 = 3 Ohm, dan R3 = 5 Ohm. Jika tegangan totalnya

24 Volt, tentukan besarnya arus yang mengalir dalam rangkaian ?
