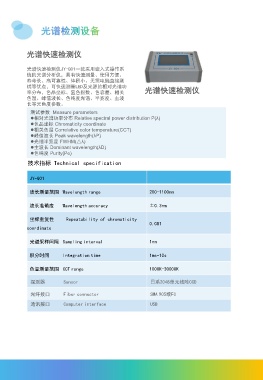

光谱快速检测仪

光谱快速检测仪JY-Q01一款采用嵌入式操作系
统的光谱分析仪，具有快速测量、使用方便、
寿命长、高可靠性、体积小、无需电脑直接测
试等优点，可快速测量LED及光源的相对光谱功
率分布，色品坐标、显色指数、色容差、相关 光谱快速检测仪
色温、峰值波长、色纯度光谱、半宽度、主波
长等光色度参数。
测试参数 Measure parameters
相对光谱功率分布 Relative spectral power distribution P(λ)
色品坐标 Chromaticity coordinate
相关色温 Correlative color temperature(CCT)
峰值波长 Peak wavelength(λP)
光谱半宽度 FWHM(△λ)
主波长 Dominant wavelength(λD)
色纯度 Purity(Pe)

技术指标 Technical specification

JY-Q01

波长测量范围 Wavelength range 200-1100nm

波长准确度 Wavelength accuracy ±0.3nm

坐标重复性 Repeatability of chromaticity
0.001
coordinate

光谱采样间隔 Sampling interval 1nm

积分时间 Integration time 1ms-10s

色温测量范围 CCT range 1000K-30000K

探测器 Sensor 日系2048单元线阵CCD

光纤接口 Fiber connector SMA 905或FC
通讯接口 Computer interface USB
