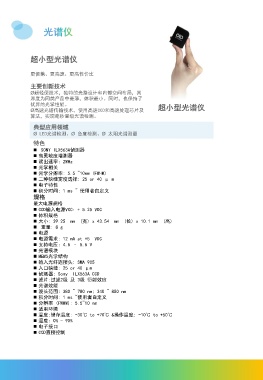

Page 9 - xc

超小型光谱仪

更便携、更高速、更高性价比

主要创新技术
Ø超轻便技术，独特的光路设计和内部空间布局，其
厚度为同类产品中最薄，体积最小。同时，也保持了
优异的光学性能。 超小型光谱仪
Ø高速光谱传输技术，使用高速CCD和高速处理芯片及
算法，实现毫秒量级光谱检测。

典型应用领域
Ø LED光谱检测、Ø 色度检测、Ø 太阳光谱测量
特色
n SONY ILX563A侦测器
n 高灵敏度增测器
n 读出速率: 2MHz
n 光学相关
n 光学分辨率: 5.5 ~10nm (FWHM)
n 二种狭缝宽度选择: 25 or 40 μ m
n 电子特性
n 积分时间: 1 ms ~ 使用者自定义
规格
最大电源规格
n CCD输入电源VCC: + 5.25 VDC
n 体积规格
n 大小: 39.25 mm (宽) x 43.54 mm (长) x 10.1 mm (高)
n 重量: 8 g
n 电源
n 电源需求: 12 mA at +5 VDC
n 支持电压: 4.5 – 5.5 V
n 光谱模块
n MEMS光学结构
n 输入光纤连接头: SMA 905
n 入口狭缝: 25 or 40 μm
n 侦测器: Sony ILX563A CCD
n 滤片:过滤2级 及 3级 衍射效应
n 光谱效能
n 波长范围: 380 ~ 780 nm; 340 ~ 850 nm
n 积分时间: 1 ms ~使用者自定义
n 分辨率 (FWHM): 5.5~10 nm
n 适用环境
n 温度:储存温度: -30℃ to +70℃ &操作温度: -10℃ to +50℃
n 湿度: 0% - 90%
n 电子接口
n CCD直接控制
