Page 10 - Flowchart
P. 10
SIMBOL ARTI CONTOH
Input / Output
Merepresentasikan Input data atau
Output data yang diproses atau Baca Jam
Informasi. & Tarif
Upah
Proses
Mempresentasikan operasi Hitung
Upah Kotor
Penghubung
3
Keluar ke atau masuk dari bagian lain Keluar
flowchart khususnya halaman yang
sama
3
Masuk
Anak Panah
Merepresentasikan alur kerja Hitung
Upah Kotor
3
Penjelasan
Digunakan untuk komentar tambahan
Urutkan
Sebelum Berdasarkan
No.
Pembayaran
Pelanggan

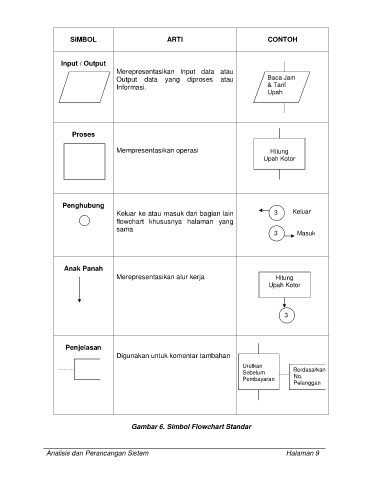

Gambar 6. Simbol Flowchart Standar
