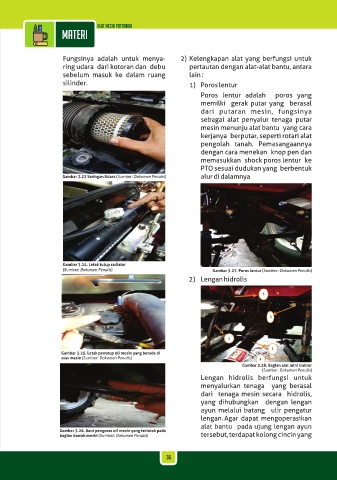

ALAT MESIN PERTANIAN
Fungsinya adalah untuk menya- 2) Kelengkapan alat yang berfungsi untuk
ring udara dari kotoran dan debu pertautan dengan alat-alat bantu, antara
sebelum masuk ke dalam ruang lain :
silinder. 1) Poros lentur
Poros lentur adalah poros yang
memilki gerak putar yang berasal
dari putaran mesin, fungsinya
sebagai alat penyalur tenaga putar
mesin menunju alat bantu yang cara
kerjanya berputar, seperti rotari alat
pengolah tanah. Pemasangaannya
dengan cara menekan knop pen dan
memasukkan shock poros lentur ke
PTO sesuai dudukan yang berbentuk
Gambar 3.23 Saringan Udara (Sumber: Dokumen Penulis) alur di dalamnya
Gambar 3.24. Letak tutup radiator
(Sumber: Dokumen Penulis) Gambar 3.27. Poros lentur (Sumber: Dokumen Penulis)
2) Lengan hidrolis
Gambar 3.25. Letak penutup oli mesin yang berada di
atas mesin (Sumber: Dokumen Penulis)
Gambar 3.28. Bagian alat mini traktor
(Sumber: Dokumen Penulis)
Lengan hidrolis berfungsi untuk
menyalurkan tenaga yang berasal
dari tenaga mesin secara hidrolis,
yang dihubungkan dengan lengan
ayun melalui batang ulir pengatur
lengan. Agar dapat mengoperasikan
alat bantu pada ujung lengan ayun
Gambar 3.26. Baut penguras oli mesin yang terletak pada
bagian bawah mesin (Sumber: Dokumen Penulis) tersebut, terdapat kolong cincin yang
