E- Modul Dasar Listrik dan Elektronika

Uraian Materi

A. Konfigurasi Multimeter

Multimeter yang diuraikan pada buku ini adalah Multimeter Analog yang
menggunakan kumparan putar untuk menggerakkan jarum penunjuk papan skala.

Multimeter ini yang banyak dipakai karena harganya relatif terjangkau. Jika pada
Multimeter Digital hasil pengukuran langsung dapat dibaca dalam bentuk angka yang

tampil pada layar display, pada Multimeter analog hasil pengukuran dibaca lewat
penunjukan jarum pada papan skala. Lihat gambar dibawah ini:

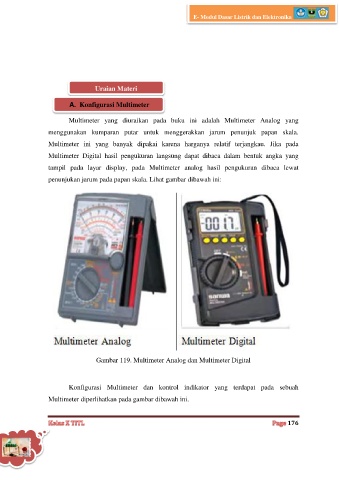

Gambar 119. Multimeter Analog dan Multimeter Digital

Konfigurasi Multimeter dan kontrol indikator yang terdapat pada sebuah

Multimeter diperlihatkan pada gambar dibawah ini.
