E- Modul Dasar Listrik dan Elektronika
Ampermeter tersebut digabung dengan hambatan maupun lampu kemudian
dipasang secara seri agar arus tersebut mengalir kedalam ampermeter.
3. Potensial Listrik
Potensial listrik lazim juga disebut sebagai tegangan listrik Yang
menentukan seberapa besar arus yang mengalir adalah besarnya beda potensial
(dinyatakan dengan satuan volt). Jadi untuk sebuah konduktor semakin besar
beda potensial akan semakin besar pula arus yang mengalir. beda potensial
diukur antara ujung- ujung suatu konduktor. Hampir semua baterai memberikan
potensial (electromotive force – e.m.f) yang hampir sama walaupun arus
dialirkan dari baterai tersebut.

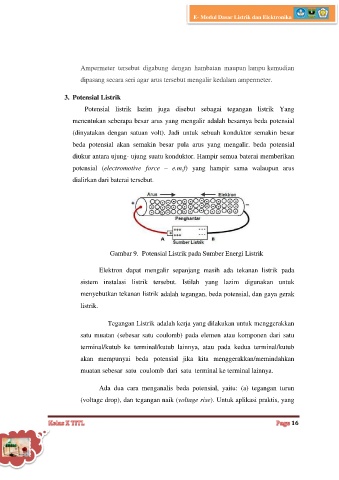

Gambar 9. Potensial Listrik pada Sumber Energi Listrik
Elektron dapat mengalir sepanjang masih ada tekanan listrik pada
sistem instalasi listrik tersebut. Istilah yang lazim digunakan untuk
menyebutkan tekanan listrik adalah tegangan, beda potensial, dan gaya gerak
listrik.
Tegangan Listrik adalah kerja yang dilakukan untuk menggerakkan
satu muatan (sebesar satu coulomb) pada elemen atau komponen dari satu
terminal/kutub ke terminal/kutub lainnya, atau pada kedua terminal/kutub
akan mempunyai beda potensial jika kita menggerakkan/memindahkan
muatan sebesar satu coulomb dari satu terminal ke terminal lainnya.
Ada dua cara menganalis beda potensial, yaitu: (a) tegangan turun
(voltage drop), dan tegangan naik (voltage rise). Untuk aplikasi praktis, yang
