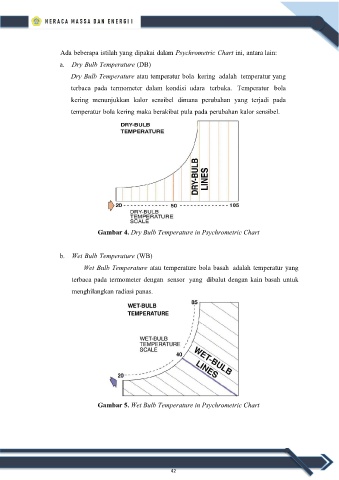

Ada beberapa istilah yang dipakai dalam Psychrometric Chart ini, antara lain:

                      a.  Dry Bulb Temperature (DB)

                          Dry Bulb Temperature atau temperatur bola kering adalah temperatur yang
                          terbaca pada termometer dalam kondisi udara terbuka. Temperatur bola

                          kering menunjukkan kalor sensibel dimana perubahan yang terjadi pada
                          temperatur bola kering maka berakibat pula pada perubahan kalor sensibel.

























                                   Gambar 4. Dry Bulb Temperature in Psychrometric Chart



                      b.  Wet Bulb Temperature (WB)

                              Wet Bulb Temperature atau temperature bola basah adalah temperatur yang
                          terbaca pada termometer dengan sensor yang dibalut dengan kain basah untuk

                          menghilangkan radiasi panas.























                                   Gambar 5. Wet Bulb Temperature in Psychrometric Chart
