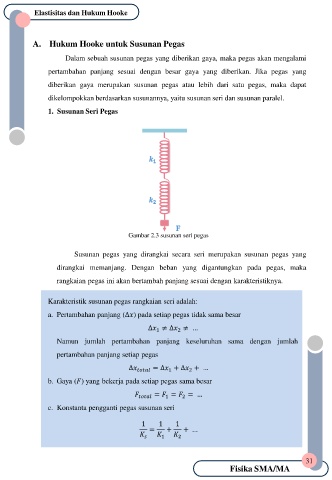

Page 37 - Modul Fisika Terintegrasi Multimedia

Elastisitas dan Hukum Hooke

A. Hukum Hooke untuk Susunan Pegas

Dalam sebuah susunan pegas yang diberikan gaya, maka pegas akan mengalami

pertambahan panjang sesuai dengan besar gaya yang diberikan. Jika pegas yang
diberikan gaya merupakan susunan pegas atau lebih dari satu pegas, maka dapat

dikelompokkan berdasarkan susunannya, yaitu susunan seri dan susunan paralel.

1. Susunan Seri Pegas

Gambar 2.3 susunan seri pegas

Susunan pegas yang dirangkai secara seri merupakan susunan pegas yang

dirangkai memanjang. Dengan beban yang digantungkan pada pegas, maka
rangkaian pegas ini akan bertambah panjang sesuai dengan karakteristiknya.

Karakteristik susunan pegas rangkaian seri adalah:

a. Pertambahan panjang (∆ ) pada setiap pegas tidak sama besar

∆ ≠ ∆ ≠ …
2
1
Namun jumlah pertambahan panjang keseluruhan sama dengan jumlah
pertambahan panjang setiap pegas

∆ = ∆ + ∆ + …
2
1
b. Gaya ( ) yang bekerja pada setiap pegas sama besar
= = = …
2
1
c. Konstanta pengganti pegas susunan seri

1 1 1
= + + …
1 2

31
