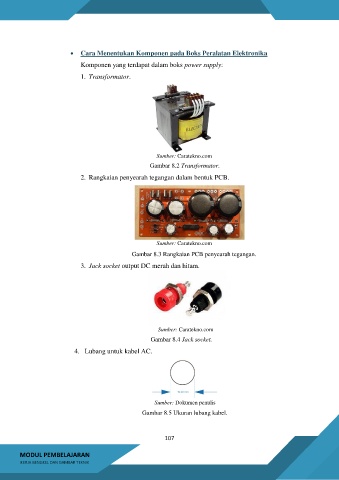

 Cara Menentukan Komponen pada Boks Peralatan Elektronika
Komponen yang terdapat dalam boks power supply:

1. Transformator.

Sumber: Caratekno.com
Gambar 8.2 Transformator.
2. Rangkaian penyearah tegangan dalam bentuk PCB.

Sumber: Caratekno.com
Gambar 8.3 Rangkaian PCB penyearah tegangan.
3. Jack socket output DC merah dan hitam.

Sumber: Caratekno.com
Gambar 8.4 Jack socket.
4. Lubang untuk kabel AC.

Sumber: Dokumen penulis
Gambar 8.5 Ukuran lubang kabel.
